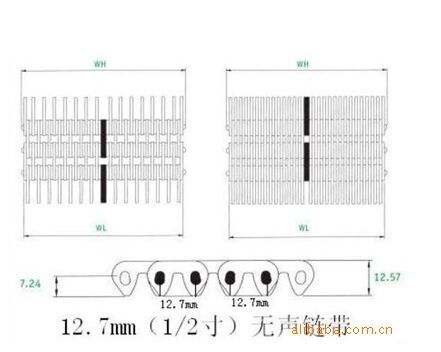

無聲齒形鏈帶：也叫齒鏈帶，網帶，這種齒形輸送帶的鏈片和銷軸的數據資料：
1，無聲齒形鏈帶的鏈片厚度1.5毫米
2，無聲齒形鏈帶的鏈片高度12.6毫米
3，無聲齒形鏈帶的7.2644毫米
4，無聲齒形鏈帶的銷軸是扁軸的
5，無聲齒形鏈帶的墊圈厚度1.5毫米
無聲齒形鏈條的數據資料
齒形鏈條簡介：也叫無聲鏈，傳動鏈條，齒型鏈條，英文Silent chain,屬于傳動鏈條的一種形式。我國的國家標準：GB/TB10855-2003《齒形鏈和鏈輪》。齒形鏈?zhǔn)怯梢幌盗械凝X鏈板和導板交替裝配且銷軸或組合的鉸接原件連接而成。根據導向形式可分為：外導齒形鏈，內導齒形鏈或雙內導齒形鏈。
齒形鏈又稱無聲鏈，屬于傳動鏈條的一種形式，齒形鏈?zhǔn)且环N應用非常廣泛的機械重要基礎件，主要用在高速，重載，低噪音，大中心距的工況下，其傳動性能優于齒形帶傳動，滾子鏈傳動，已成為眾多行業首選傳動鏈條，以嚙合形式分：內嚙合齒形鏈，外嚙合齒形鏈，內外復合嚙合齒形鏈，其中內外復合嚙合齒形鏈噪音最小，應用最廣泛。
齒形鏈的優點：
1，噪音低。齒形鏈條通過工作鏈板與鏈輪齒的漸開線齒形進行嚙合傳遞動力。比滾子鏈和套筒鏈相比其多邊效應明顯降低，沖擊力小，運轉平穩，嚙合噪音較低。
2，可靠性較強，齒形鏈的鏈節是多片結構，當其中個別鏈片在工作中遭到破壞時并不影響整個鏈條的工作，使人們能夠來得及時發現并更換，如需增加承載能力，只需在寬度方向較小尺寸的增加鏈片數量。
3，運轉精度高，齒形鏈個鏈節磨損伸長均勻，可保持較高的運轉精度。
齒形鏈條的應用：
無心磨床，紡織機床，折彎機床等等。

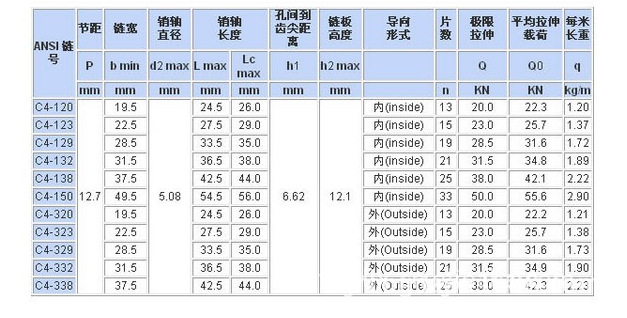

齒形鏈條的種類：

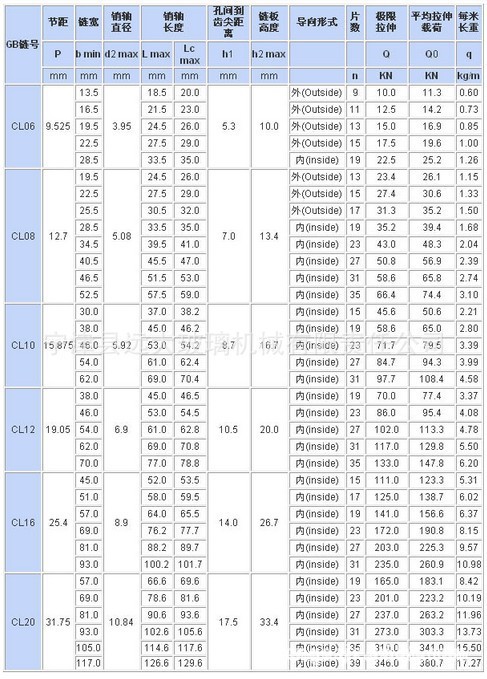

1，單軸的齒形鏈條，CL06， CL08 ,CL10，CL12 ,CL16，CL20，CL24
2，雙軸的哈瓦鏈條，HV3 HV4 HV5 HV6 HV7 HV8 RP5 RP3
